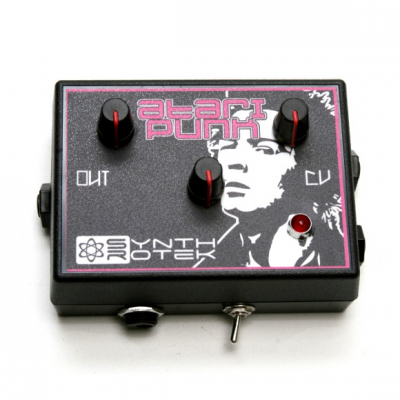

Atari Punk Console

Dieses Projekt ist aufgrund Zeitmangel noch lückenhaft beschrieben. Du kannst selber viel ausprobieren und recherchieren. Wenn du nicht weiterkommst, fragst du Herrn Graf.

Schaue dir dieses Video zur Einführung an: Collin's Lab: Atari Punk Console

Suche die im Video gezeigte Schaltung im Netz (oder eine ähnliche), baue sie auf dem Breadboard auf und teste sie. Sammle zuerst das Material, folgende Bauteile sollten vorhanden sein:

• Widerstände
• Potentiometer 50k, 250k, 500k, 1M.
• Diverse Kondensatoren (Symbol mit zwei parallelen Strichen).
• Timer-Bausteine NE555 sowie NE556 (zwei NE555 in einem Chip).
• Klinke-Buchse, für den Anschluss an eine Audio-Anlage.

Erweitere dein Modul um einen Verstärkermodul und einen kleinen Lautsprecher. Experimentiere mit unterschiedlichen Modulen, Laustprechern und evtl. auch mit unterschiedlichen Ausgangskondensatoren. Ziel ist, das deine Atari Punk Console möglichst gut klingt.

Designe ein Gehäuse für deine Punk Console. Sie soll mindestens so gut aussehen, wie sie klingt! Hierzu gehst du so vor:

1. Erstelle Skizzen mit Stift und (digitalem) Papier. Skizziere, bist du die richtige Gestalt gefunden hast. Berücksichtige Elemente wie Potentiometer (natürlich mit schönen Knöpfen), Lautsprecher, Anschlüsse, Stromversorgung und evtl. Schalter. Beachte beim Design auch den folgenden Punkt.
2. Aus welchem Material oder mit welchen Verfahren willst du dein Gehäuse herstellen? Hier drei Möglichkeiten:
   1. Aus Holz, mit dem Lasercutter, hier eine Übersicht.
   2. Aus Kunststoff (PLA), mit dem 3D-Drucker. Dazu zeichnest du dein Gehäuse mit onshape.
   3. Aus Metall oder robustem Kunststoff (wenn du was richtig Stabiles willst): Suche eine passendes Gehäuse z.B. auf conrad.ch und schicke den Link der Lehrperson. Wenn du das Gehäuse hast, kannst du es mit Bohrern etc. bearbeiten.
3. Baue alles zusammen: Einige Bauteile der Schaltung auf ein Perma-Breadbaoard, verdrahtet mit den anderen Bauteilen am Gehäuse. Wichtig: Jedes Bauteil muss gut befestigt sein. Du solltest dein Gerät schütteln und auf den Boden fallen lassen können, ohne dass es kaputt geht!
